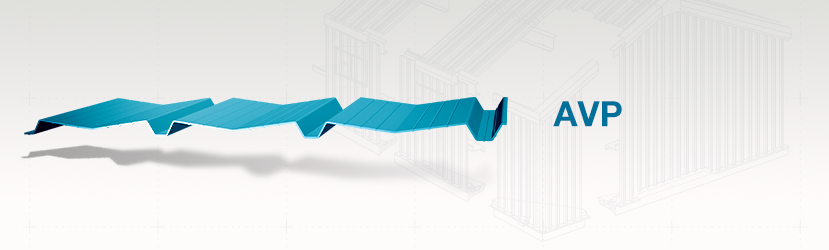

product-avp

  • Description
  • Advantages & Attributs
  • AVP – Propriétés
  • Charges uniformes admissibles
Le panneau AVP produit une ligne d’ombre décorative créant un effet architectural distinctif avec des attaches semi-dissimulées. Les nervures ont 1 1/8 po de profondeur et de grandes ondulations espacées de 12 po centre à centre. La couverture hors-tout de ce panneau est de 3 pi

Calibre

  • Calibre 26
  • Calibre 24

Longueur

  • Maximum de 40 pi recommandé. Longueurs plus longues offertes sur commande spéciale.

Dimensions

  • 36 po de largeur par 1 1/8 po de profondeur

Fini

  • Galvalume PlusMC
  • Couleurs SignatureMC 200
  • Couleurs SignatureMC 300

Attaches

  • Variées, selon l’application.

Restrictions

  • L’installation peut être laborieuse avec une isolation très épaisse

Utilisation

  • Panneau de mur, de revêtement, de soffite, de croupe frontale mansardée et d’endos.

Avantages

  1. Applications architecturales attrayantes
  2. L’élimination des chevauchements d’extrémité facilite l’installation et améliore l’apparence
  3. Réduit le risque potentiel de déformation
  4. Réduit le risque potentiel de l’effet de reflet et de la déformation
  5. Garantie de 25 ans sur la peinture de finition
  6. AVP est homologué pour la cote de résistance au feu ULMC de « classe A »

Attributs

  1. Panneau à attaches semi-dissimulées
  2. Avant-toit continu sur le seuil jusqu’à ce que la longueur du panneau excède 45 pi
  3. Cannelures
  4. Texture optionnelle de gaufrage
  5. Options de couleur SignatureMC 200 et 300
  6. Homologué pour la cote de résistance au feu ULMC de « classe A »

Mur AVP – Propriétés de la section

FLEXION NÉGATIVE FLEXION POSITIVE
CALIBRE DU PANNEAU Fy KSI POIDS (lb/pi2) Ixe (po.4/pi) Sxe (po.3/pi) Maxo (KIP-PO.) Ixe (po.4/pi) Sxe (po.3/pi) Maxo (KIP-PO.)
26 60* 0,94 0,0262, 0,0424 1,5240 0,0247 0,0437 1,5690
24 50 1,14 0,0326 0,0528 1,5810 0,0336 0,0553 1.6560

*Fy est classé 80-ksi réduit à 60-ksi en conformité avec l’édition 2001 des spécifications nord-américaines pour le calcul des éléments de charpente en acier formé à froid. – A2.3.2.

Notes sur les propriétés :

  1. Tous les calculs pour les propriétés des panneaux AVP sont faits en fonction de l’édition 2001 des spécifications nord-américaines pour le calcul des éléments de charpente en acier formé à froid.
  2. Ixe détermine la déflexion.
  3. Sxe détermine la flexion.
  4. Maxo est le moment de flexion admissible.
  5. Toutes les valeurs sont pour un panneau d’une largeur d’un pied.

Charges uniformes admissibles en livres par pied carré

drawing_avp

Epaisseur de calibre 26 (0,0181 po), Fy = 60 ksi, Fu = 61,5 ksi
TYPE DE PORTÉE TYPE DE CHARGE ESPACEMENT DE SOUTIEN
3 pi 4 pi 5 pi 6 pi 7 pi 8 pi 9 pi
1-PORTÉE Succion du vent 112,91 63,51 40,65 28,23 20,74 15,88 12,55
Pression du vent 116,22 65,37 41,84 29,05 21,35 16,34 12,71
2-PORTÉE Succion du vent 110,26 63,42 41,03 28,66 21,13 16,22 12,83
Pression du vent 77,50 58,12 39,90 27,86 20,54 15,76 12,47
3-PORTÉES Succion du vent 134,89 78,27 50,86 35,61 26,30 20,20 16,00
Pression du vent 88,06 66,05 49,48 34,64 25,57 19,64 15,55
4-PORTÉES Succion du vent 126,85 73,38 47,61 31,31 24,58 18,88 14,95
Pression du vent 84,76 63,57 46,31 32,39 23,90 18,35 14,53
Epaisseur de calibre 24 (0.0223 po), Fy = 50 ksi, Fu = 60 ksi
TYPE DE PORTÉE TYPE DE CHARGE ESPACEMENT DE SOUTIEN
3 pi 4 pi 5 pi 6 pi 7 pi 8 pi 9 pi
1-PORTÉE Succion du vent 117,14 65,89 42,17 29,28 21,51 16,47 13,02
Pression du vent 122,64 68,98 44,15 30,66 22,53 17,25 13,63
2-PORTÉES Succion du vent 117,44 67,29 43,45 30,32 22,34 17,14 13,56
Pression du vent 96,36 64,41 41,56 28,99 21,35 16,38 12,96
3-PORTÉES Succion du vent 144,19 82,23 53,94 37,71 27,83 21,36 16,91
Pression du vent 109,50 79,74 51,62 36,07 26,60 20,42 16,16
4-PORTÉES Succion du vent 135,42 77,97 50,46 35,26 26,00 19,96 15,80
Pression du vent 105,39 74,67 48,28 33,72 24,86 19,08 15,10

Notes sur les charges uniformes admissibles :

  1. Les charges admissibles sont basées sur des portées de longueur uniforme et Fy = 50 ksi.
  2. La CHARGE VIVE est restreinte par la flexion, le cisaillement, la combinaison de la flexion et du cisaillement et la déformation.
  3. Les charges admissibles sont en considération d’un ratio de déflexion maximal de L/180.
  4. Le poids du panneau n’a pas été déduit des charges admissibles.
  5. LES CHARGES UNIFORMES ADMISSIBLES NE SONT PAS UTILISÉES LORS DE LA CONCEPTION DE PANNEAUX DEVANT RÉSISTER AU SOULÈVEMENT DÛ AU VENT.
  6. Pour connaître les contraintes exercées par l’action du vent les plus à jour, veuillez communiquer avec le fabricant ou consulter le site du fabricant.
  7. L’utilisation de toute machine à serrer sur le chantier autre que celle fournie par le fabricant peut endommager les panneaux et annuler toutes les garanties et toutes les données d’ingénierie.

Les données d’ingénierie comprises dans la présente sont destinées à l’utilisation expresse des clients et des  professionnels de la conception. Parallèlement à ces données, il est recommandé que le professionnel de la conception ait une copie de la plus récente version de l’édition des spécifications nord-américaines pour le calcul des éléments de charpente en acier formé à froid publiée par l’industrie de l’acier de l’Amérique du Nord (American National Standards Institute) pour simplifier la conception. Cette spécification contient le critère de conception pour les éléments en acier formé à froid. Parallèlement à cette spécification, le concepteur devrait se reporter au plus récent code du bâtiment pour planifier le travail sur le chantier de façon à déterminer les charges climatiques. Si vous désirez obtenir de plus amples renseignements ou de l’assistance concernant les pratiques de conception sur  l’acier formé à froid, veuillez communiquer avec le fabricant.

EN VIGUEUR À COMPTER DE JANVIER 2014, TOUTES LES SPÉCIFICATIONS SONT SUJETTES À DES CHANGEMENTS SANS PRÉAVIS.
