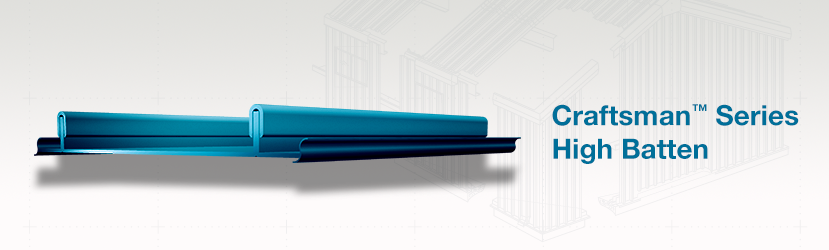

La série CraftsmanMC est un système de toit à liteau à pression offert en profils petit , large et haut : petit (SB), large (LB) et liteau haut (HB). Le pan et le liteau sont fabriqués séparément pour optimiser la flexibilité de la conception et pour faciliter l’installation dans des conditions de transition pour les toits en croupe, les noues de toit et les toits en pente

Calibre

  • Calibre 24 (standard)
  • Calibre 22 (optionnel)
  • Calibre 26 (optionnel)



Longueur

  • Maximum de 40 pi (standard), autres longueurs également offertes
    sur demandes spéciales



Dimensions

  • 12 po de largeur et 1 ou 2 po de haut
  • 16 po de largeur et 1 ou 2 po de haut



Fini

  • GalvalumeMC (standard)
  • SignatureMC 200
  • SignatureMC 300

Restrictions

  • Pente minimale – 3:12



Attaches

  • Pince SH (système à attaches dissimulées)



Utilisation

  • La série CraftsmanMC est un système offrant une protection contre l’eau qui peut être utilisée pour des toits et des toitures à la Mansart seulement lorsqu’il est installé au-dessus d’une sous-structure solide imperméable avec une pente minimale de la toiture de 3:12. La conception de la série CraftsmanMC permet que les transitions compliquées soient simples sans qu’il soit nécessaire d’utiliser des solins. La transition entre le toit à la bordure au soffite peut se faire avec un pan et un liteau continus. Une pince dissimulée fixe solidement le liteau sur le panneau tout en permettant la dilatation et la contraction.
  1. Système de toit à liteau à pression
  2. Largeur de panneau variable
    12 po
    • 16 ½ po
  3. Liteau variable en largeur et en hauteur
    ⅜ X 2
  4. Nécessite un substrat solide
    Contreplaqué ou panneau de particule
    • Béton léger
    • Panneaux de toit en acier
  5. Excellent dans les installations difficiles
    Toit en croupe
    • Noue de toit
    • Transition pour toit en pente
  6. Transitions de pente de toit compliquées
    Entre le toit à la bordure au soffite avec liteau continu
  7. Pente minimale du toit 3:12
  8. La pince dissimulée permet l’expansion et la contraction

CraftsmanMC HB de 12 po et de calibre 22 – Charges de conception négative

drawing_craftsmanHB12

CALIBRE 22
TYPE DE PORTÉE 1,00 1,50 2,00 2,50 3,00
CHARGE 1592 260,00 222,30 187,20 154,70 124,80
CHARGE DE CONCEPTION 130,00 111,15 96,60 77,35 62,40

CraftsmanMC HB de 12 po et de calibre 24 – Charges de conception négative

CALIBRE 24
TYPE DE PORTÉE 1,00 1,50 2,00 2,50 3,00
CHARGE 1592 213,00 194,28 166.40 129,38 83,20
CHARGE DE CONCEPTION 106,50 97,14 83,20 64,69 41,60

CraftsmanMC HB de 12 po et de calibre 26 – Charges de conception négative

CALIBRE 26
TYPE DE PORTÉE 1,00 1,50 2,00 2,50 3,00
CHARGE 1592 192,40 172,25 145,60 112,45 72,80
CHARGE DE CONCEPTION 96,20 86,13 72,80 56,23 36,40

Notes :

  1. Les charges ci-dessus découlent des résultats des tests effectués en conformité avec la norme E-1592 de l’ASTM.
  2. Toutes les valeurs sont des valeurs interpolées à partir de tests effectués sur des portées de 1 po, 2 po et 3 po.
  3. Les résultats des tests sont surlignés.
  4. Les charges de conception comprennent un facteur de sécurité de 2.00.
  5. Ces valeurs ne tiennent pas compte de l’arrachement ou du renversement de l’attache, la fixation par pince doit être conçue séparément.
  6. Ce matériel est sujet à des modifications sans préavis. Pour les données les plus récentes, veuillez communiquer avec Robertson.

Craftsman HB – Propriétés

 CraftsmanMC HB de 16,5 po et de calibre 22 – Charges de conception négative

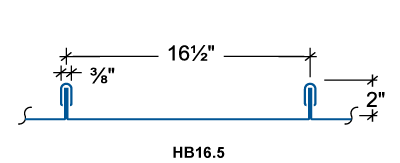

drawing_craftsmanHB16

CALIBRE 22
TYPE DE PORTÉE 1,00 1,50 2,00 2,50 3,00
CHARGE 1592 161,20 143,65 124,80 104,65 83,20
CHARGE DE CONCEPTION 80,60 71,83 62,40 52,33 41,60

CraftsmanMC HB de 16,5 po et de calibre 24 – Charges de conception négative

CALIBRE 24
TYPE DE PORTÉE 1,00 1,50 2,00 2,50 3,00
CHARGE 1592 135,20 122,20 104,00 80,60 52,00
CHARGE DE CONCEPTION 67,60 61,10 52,00 40,30 26,00

Notes :

  1. Les charges ci-dessus découlent des résultats des tests effectués en conformité avec la norme E-1592 de l’ASTM.
  2. Toutes les valeurs sont des valeurs interpolées à partir de tests effectués sur des portées de 1 po, 2 po et 3 po.
  3. Les résultats des tests sont surlignés.
  4. Les charges de conception comprennent un facteur de sécurité de 2.00.
  5. Ces valeurs ne tiennent pas compte de l’arrachement ou du renversement de l’attache, la fixation par pince doit être conçue séparément.
  6. Ce matériel est sujet à des modifications sans préavis. Pour les données les plus récentes, veuillez communiquer avec Robertson.
