Systèmes de contreventement

Transfère les charges sismiques et de vent de l’entretoisement des murs d’extrémité et des murs latéraux vers la fondation.Rod-Brace



Tige

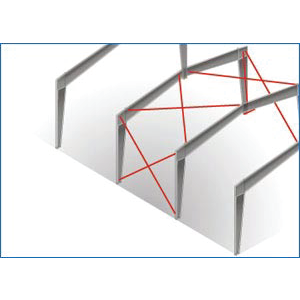

Tige de contreventement (également appelée contreventement en croix de Saint-André) est un système de contreventement de la tension uniquement. Elle peut se trouver dans la toiture et les murs d’un bâtiment entre les éléments de la charpente afin de transférer les forces longitudinales vers la fondation.



Cable-Brace

Câble

Câble de contreventement (comme une tige de contreventement) est un système de contreventement en croix de Saint-André de la tension uniquement. Il s’agit de l’un des moyens les plus efficaces pour transférer les charges longitudinales vers la fondation dans les plus petits bâtiments, bien qu’il y ait des restrictions d’application découlant des contraintes liées à la capacité pour les bâtiments avec mezzanines, treuils ou situés dans les régions soumises à de fréquents séismes.



Portal-Brace



Portique de contreventement

Lorsque le contreventement doit se produire dans des endroits où des portes ou autres accessoires pourraient interférer avec une tige de contreventement, un portique de contreventement peut être utilisé. Un portique de contreventement est composé de deux colonnes et d’un chevron fabriqué d’un matériau multicouche et fixé au treillis des colonnes latérales.



Flange-BraceAlaise

Les alaises de contreventement sont les éléments structurels qui se fixent aux pannes, aux lisses de bardage, aux étrésillons d’avant-toit et aux éléments de charpente primaires (colonnes ou solives). Elles sont utilisées pour prévenir la torsion et le gondolement latéral du montant principal sous la charge. Les alaises de contreventement sont une partie structurelle essentielle et doit être installée adéquatement à tous les endroits.

Les alaises de contreventement peuvent également être très utiles comme accessoires d’assemblage pour aligner les pannes et les étrésillons d’avant-toit en rendant l’installation de la toiture plus facile et à moindre coût. Une panne de contreventement est une cornière (en forme de L) qui se raccorde sur l’alaise du bas des pannes voisines pour prévenir le roulement de la panne.
